AP2003L-JC用电稽查系统
产品简介

随着市场经济体系的建立发展以及用电量的增大,窃电问题变得越来越突出。然而,由于目前防窃电稽查技术手段的落后,严重制约了用电稽查部门的工作效率和工作准确性。有鉴于此,太原市优特奥科电子科技有限公司开发了AP2003L-JC用电稽查系统,专门应用于电力部门的用电稽查工作。使用AP2003L-JC用电稽查系统进行用电稽查,可在不停电、不拆线的情况下,查出10KV大用户电能表错误接线、失压、欠压、CT开路、短路、分流、PT改接,和故意损坏用电计量装置,甚至在一次高低压侧搭接、跨接、桥接等各种窃电行为。

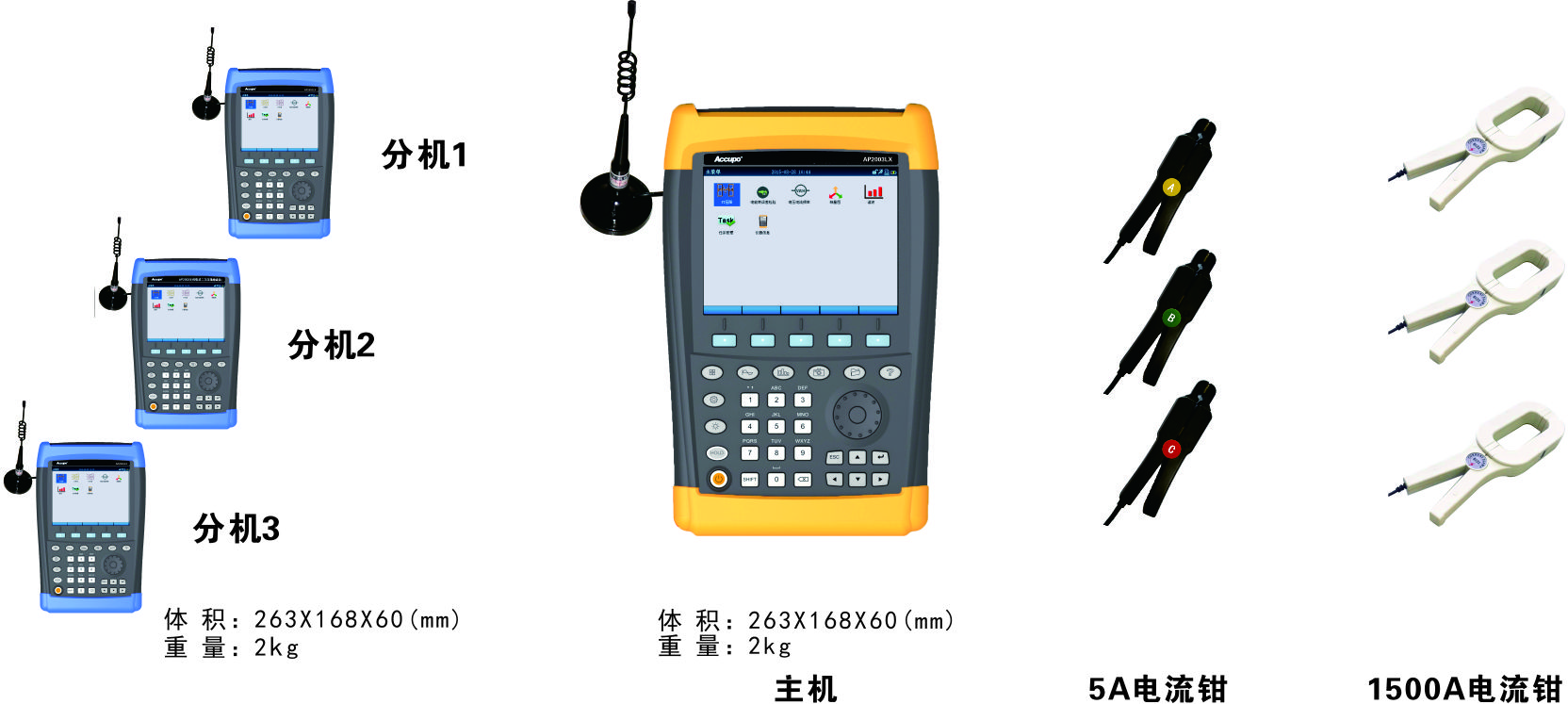

一个典型的AP2003JC用电稽查系统由一台主机和两到三台分机组成(分机数量可以根据用户需求进行配置)。适用于检测具有两到三台或更多变压器的10KV高压用户。主机和分机之间无电缆连接,采用无线通讯。主机只需在高供高计三相电能表处采样电压、电流,而分机则在变压器低压处取样电压,并用大电流钳型表进行电流取样,最后即可在主机上显示出整个系统的综合误差。

功能和特点
  • 电能稽查通讯采用无线方式,无线通讯距离无障碍时大于10公里。
  • 10KV高压线损测试,0.5级 。
  • 电能表误差测试,0. 05级(经钳表输入时为0.2级)。
  • 低压计量装置综合误差测试,0.5级。
  • 低压CT变比测试,2级。
  • 自动检验单相、三相三线、三相四线有功和无功电能表误差。
  • 实时测量交流电压、交流电流、功率、电能、频率、相位和2-50次谐波等电参量,并捕捉当前测量回路各种异常,分析接线相 量图测试及三相三线192种常见错误接线检查,结果以汉字和相量图同时显示。
  • 标配8G存储卡,存储测试数据5000组以上。
  • 采用彩色液晶汉字显示及实时中文操作提示,操作极为方便。
  • AC220V供电、内置锂电池供电或80-400V被测电压供电(选配)。
  • 同时测量两路电能表误差,每路误差通道可同时显示3个单次误差和1个平均误差。
  • 配有计算机客户端管理平台,可通过USB接口,实现测量任务下达和测量数据.上传。
  • 体积小、重量轻,便于携带。
  • 性能指标
    被测电量 测量范围 准确度 分辨率
    交流电压 0.1~400V 0.05% 0.00001
    功率、电能 0.01~6A (标准输入)
    0.05~6A(钳表输入)
    5~1500A(钳表输入)
    0.05%
    0.2%
    0.5%
    0.00001
    0.00001
    0.00001
    工频频率 45~55Hz 0.01Hz 0.001
    相位角 0~360° 0.5° 0.01°
    谐波 2~50次 A级 0.001
    CT变比 - 2级 0.001
